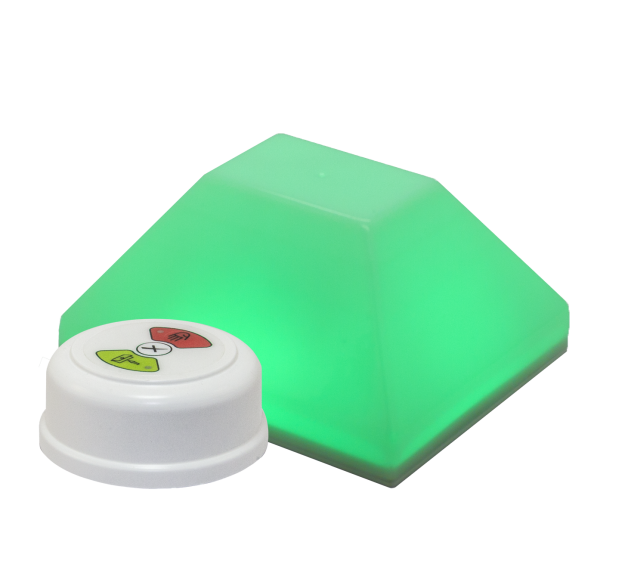

Сигнальная лампа для вызова посетителя ЛС-2

Лампа сигнальная (коридорная) ЛС-2 предназначена для информирования пациентов (клиентов) о приглашении на прием в кабинет, о запрете входа в кабинет. Возможно свечение тремя цветами (красным, зеленым и синим).

Технические характеристики

Описание и работа

Коридорная лампа состоит из алюминиевого основания, печатной платы с радиоэлементами и пластикового плафона. Конструкция лампы обеспечивает возможность крепления ее на стене помещения.

Работа лампы: при получении сигнала "Входите" от кнопки управления лампа мигает зеленым цветом индикации (серия из 5 миганий), потом постоянное свечение, означает - приглашение на прием; при получении сигнала "Не Входить" от кнопки управления лампа переходит на постоянное свечение красным цветом индикации, означает - вход запрещен; при получении сигнала "Отключить" от кнопки управления на лампе отключается индикация, означает - кабинет не работает.

Установка и настройка

Выбор мощности источника питания и сечения проводов линии питания производится из расчета общего количества ламп и длины линии питания. Рекомендуемое сечение не менее 0.5 мм2.

Порядок установки:

• сделать разметку на несущей поверхности по основанию лампы и закрепить на несущей поверхности шуруп для установки на него лампы

• подвести провода от источника питания к основанию лампы и подключить клеммы лампы к источнику питания в соответствии с полярностью, указанной на клеммах.

• установить лампу на шуруп

Для работы коридорной лампы от кнопки управления индикацией кнопка привязывается к определенной лампе следующим образом: к сигнальной лампе (определенной области на лампе) прикладывается магнитный брелок R-CALL; нажимается та кнопка, которую нужно привязать к коридорной лампе; при успешной привязке коридорная лампа производит соответствующую индикацию привязки.

БЛОК ПИТАНИЯ ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ.
